cara membuat lampu flip-flop

pada potingan kali ini saya akan membagikan sedikit pengetahuan lagi tentang cara membuat flip-flop langsung saja tanpa basa-basi

Cara Membuat Rangkaian Lampu Flip-flop

Rangkaian flip-flop adalah rangkaian elektronika yang membuat 2 lampu atau lebih hidup dan padam secara bergantian. Rangkaian ini memanfaatkan fungsi kerja dari komponen elektronika yaitu Transistor sebagai saklar dan didukung oleh 2 komponen lain yaitu resistor atau hambatan dan kapasitor atau kondensator, dalam rangkain flip-flop ini biasanya menggunaan kapasitor elektrolit atau yang disebut dengan ELCO, singkatan dari elektrolit condensator.

Transisitor yang digunakan dalam rangkaian lampu flip-flop ini bisa menggunan transisitor PNP atau NPN juga bisa.

Prinsip kerja rangkaian elektronik lampu flip-flop adalah sebagai berikut:

Jika rangkaian flip-flop diberi tegangan, maka arus listrik akan mengisi kedua kapasitor yang ada kemudian kedua kasitor atau elco akan berlomba untuk mengisi arus pada kapasits yang dimilikinya. Jika salah satu penuh terlebih dahulu maka transistor yang kaki basisnya terhubung dengan elco tersebut akan mendapatkan arus yang membuat emitor dan kolektor terhubung. Maka akibatnya lampu LED mendapatkan tegangan pada masing-masing kakinya dan membuatnya menyala sampai arus yang berada di elco sebelumnya habis. Bersamaan dengan kejadian tersebut saat kaki kolektor mendapatkan tegangan maka dia akan mengisi kapsitor satunya sampai kejadian pertama berulang kepada transisitor dan lampu LED yang lain. Kejadian ini berulang sampai rangkaiqn terputus dari tegangan input atau power suplay.
Berikut ini adalah skema rangkaian elektronika lampu kedip flip-flop:

Gambar rangkaian lampu flip-flop

Komponen rangkaian lampu flip-flop

R1dan R2 : 56 K ohm
TR1 dan TR2 : FCS 9014
C1dan C2 : 100 Mikro farad
2 LED  warna merah dan 2 LED warna biru
Baterai 1,5 volt 2 buah atau powe suplay / adaptor 2 dengan tegangan 3 volt
Peralatan yang digunakan untuk membuat rangkaian lampu flip-flop adalah solder, timah putih dan tang potong atau gunting kuku bekas, lihatlah gambar berikut:

Cara Membuat Rangkaian Lampu Flip-flop

Cara Membuat Rangkaian Lampu Flip-flop

Adapun rumus untuk lama waktu nyala dan padam lampu LED adalah sebagai berikut:
T=0,7RC
T= Waktu dalam detik
0,7= Koefisien
R= Resistor dalam satuan ohm
C= Capasitor dalam satuan Farad
Jika dalam contoh rangkaian di atas c=100 mikro farad dan R=56 Kilo ohm maka waktu lama kedip lampu LED adalah sebagai berikut:
T=0,7 X 56 K ohm X 100 Mikro farad
T=0,7 X 56.000 ohm X 0,0001Farad
T= 3.92 detik
Jadi jika kita menginginkan waktu kedip lampu sesuai kehendak kita, kita dapat mengganti resistor dan kapasitor sesuai rumus yang tersebut di atas.

Untuk membuat lampu flip-flop langkah-langkahnya sebagia berikut:
1. siapkan Komponen yang dibutuhkan dan juga peralatannya seperti gambar di atas
2. colokkan solder ke stop kontak listrik
3. pasang komponen satu persatu pada PCB, untuk pemasangan kapasitor ELCO kaki yang bertanda putih adalah polaritas negatif (-), sedangkan untuk lampu LED kaki yang panjang adalah Katoda (polaritas +), untuk Transistor FCS 9014 kaki-kakinya seperti gambar berikut:

Kaki-kaki transistor FCS 9014

E= emitor
B= basis
C=Kolektor

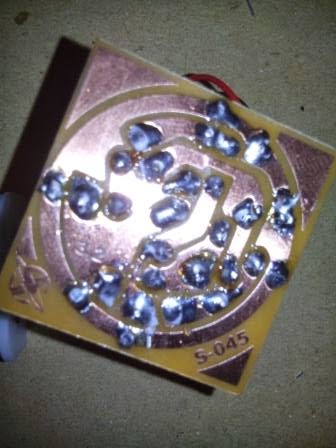

4. Solder kaki-kaki komponen pada PCB

5. Rapikan kaki-kaki komponen yang tersolder dengan tang potong atau gunting kuku bekas
6. nyalakan dengan menghubungkan dengan baterei 2 X 1.5 Volt atau adaptor 3 s.d 6 volt
semua komponen dan peralatan dapat diperoleh di toko-toko elektronik di kota kamu (kecuali gunting kuku bekas :D)

Read More

CARA MEMBUAT LINE TRACER ANALOG

CARA MEMBUAT LINE TRACER ANALOG

di postingan perdana saya, saya akan membagikan sedikit ilmu pengetahuan yang pernah saya pelajari tentang robot line follower analog atau biasa disebut line tracer analog.
ilmu tersebut saya dapatkan ketika saya masih sekolah SMK dan saya ikut pelatihan tentang cara membuat robot line tracer analog sekian dulu curhatan dari saya langsung saja ke inti nya

Pengertian

     Robot Line Follower adalah robot yang mengikuti garis pada sebuah track khusus secara otomatis.Ada 2 macam robot line follower yaitu Analog dan Mikrokontroller. Jika analog menggunakan fungsi2 logika pada IC TTL tapi pada robot mikrokontroller dengan menggunakan progam yang dibuat pada software komputer lalu diuploadkan ke dalam IC mikrokontroller. Nah sekarang saya mau menjelaskan cara membuat robot line follower Analog karena mudah pembuatannya. Cekidot...

Ada beberapa tahap yang harus diperhatikan:

1. Pembuatan Sensor
2. Pembuatan Board Pengendali Analog
3. Lalu pembuatan mekanik dan gear box

TAHAP PEMBUATAN SENSOR

          Pada bagian ini menurut saya adalah hal yang cukup mudah dalam pembuatan robot linfo,karena tidak memerlukan banyak komponen dan pengecekannya yang mudah.Sensor dapat diartikan sebagai ‘mata’ dari sebuah robot. Mata di sini digunakan untuk ‘membaca’ garis dari track robot.

Pada robot line follower, sensor robot menggunakan photodioda dan led super bridge.

Cara kerjanya :

Gambar Sensor tidak terkena cahaya

Jika photo dioda tidak terkena cahaya, maka nilai resistansinya akan besar atau dapat kita asumsikan tak hingga. Sehingga arus yang mengalir pada komparator sangat kecil atau dapat diasumsikan dengan logika 0.

Gambar Sensor terkena cahaya

Jika photo dioda terkena cahaya, maka photo dioda akan bersifat sebagai sumber tegangan dan nilai resistansinya akan menjadi kecil, sehingga akan ada arus yang mengalir ke komparator dan berlogika 1.

• PEMBUATAN BLOK PENGENDALI ANALOG

Komparator

      Kita gunakan 2 IC (integrated circuit) saja, yaitu 1 buah LM339 (Komparator) dan 1 buah 74LS00 (NAND gate). Simple bukan? Di bawah ini gambar kedua IC tersebut :

IC LM339

IC LM339 biasa disebut sebagai komparator.  Yah, dari istilahnya saja sudah ketahuan kalau gunanya adalah untuk meng-compare (membandingkan). Dengan kata lain, sesuatu yang berbentuk analog harus dikonversi dulu ke dalam bentuk digital (deretan biner) pada dunia elektronika. Hal ini bertujuan untuk mempermudah processing.

        Satu buah komparator terdiri dari 2 input, yaitu Vin (input masukan dari sensor) dan Vref (tegangan referensi). Pada dasarnya, jika tegangan Vin lebih besar dari Vref, maka Vo akan mengeluarkan logika 1 yang berarti 5 Volt atau setara dengan Vcc. Sebaliknya, jika tegangan Vin lebih kecil dari Vref, maka output Vo akan mengeluarkan logika 0 yang berarti 0 Volt. Knapa kita bisa membandingkan seperti ini? Nah, seperti yang sudah saya bahas di poin sensor, sensor akan menghasilkan tegangan yang berbeda-beda ketika dia membaca bidang putih atau hitam kan?

Kemudian, jangan lupa untuk menambahkan resistor pull-up di keluaran komparator (Vo). Hal ini disebabkan oleh perilaku IC LM339 yang hanya menghasilkan logika 0 dan Z (bukan logika 1), sehingga si logika Z ini harus kita tarik ke Vcc dengan resistor pull-up agar menghasilkan logika 1. Sip?

Setelah digabung dengan sensor, ilustrasi rangkaian menjadi seperti ini.

IC 74LS00

   IC 74LS00 merupakan “NAND gate” yang berguna dalam teknologi digital. NAND gate terkait dengan logika 0 dan 1 serta merupakan gate yang paling simple dan bisa merepresentasikan semua jenis gate yang ada.

IC L293D

    IC L293D adlah IC yang didesain khusus sebagai driver motor DC dan dapat dikendalikan dengan rangkaian TTL maupun mikrokontroler. Motor DC yang dikontrol dengan driver IC L293D dapat dihubungkan ke ground maupun ke sumber tegangan positif karena di dalam driver L293D sistem driver yang digunakan adalah totem pool. Dalam 1 unit chip IC L293D terdiri dari 4 buah driver motor DC yang berdiri sendiri sendiri dengan kemampuan mengalirkan arus 1 Ampere tiap drivernya. Sehingga dapat digunakan untuk membuat driver H-bridge untuk 2 buah motor DC.

• PEMBUATAN MEKANIK

    Pada Robot yang saya buat, mekaniknya saya buat simple yaitu menggunakan penggabungan dari PCB Sensor yang saya lubangi lalu saya gabung dengan PCB Komparator menggunakan baut, setelah itu saya potong PCB yang tidak dipakai berbentuk persegi panjang untuk tempat baterai dan gearbox. Jika Pcb sudah jadi , pasang menggunakan baut pada PCB Komparator.

      Oh ya.. untuk gearboxnya saya buat dari PCB lubang saya bentuk persegi menjadi 4 bagian, lalu saya rangkai seperti pemasangan pada Tamiya, Kalo mau beli perlengkapan gearbox cari saja di Toko tamiya banyak yang jual.Dan yang terakhir saya pisah menjadi 2 pasang lalu saya gabungkan dengan menggunakan baut lagi.. hehehe.. kalo udah jadi tinggal di Lem aja ke PCB yang buat pasang Baterai.. SELESAI DEH...

 Ini penampakan Robot saya yang sudah jadi....
